Kabel Optik GYFFY
Penerangan

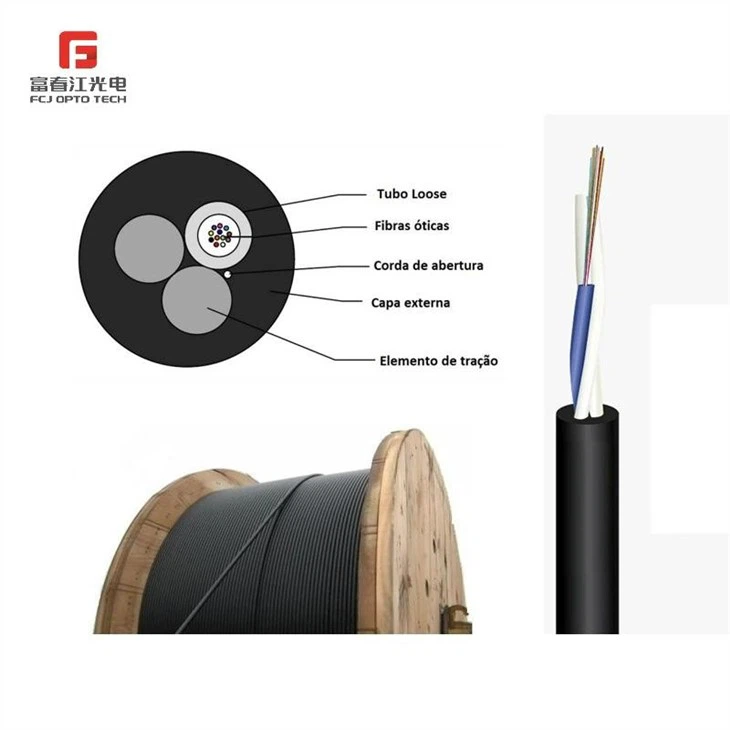

Struktur kabel diletakkan gentian berwarna ф250μm dalam tiub longgar PBT, dan dua FRP sebagai anggota pengukuh, Permukaan kabel tersemperit dengan sarung luar PE.
Ciri-ciri
·Saiz Kecil dan Berat Ringan
·Dua FRP sebagai ahli kekuatan untuk memberikan prestasi tegangan yang baik
·Diisi Gel atau bebas gel, prestasi kalis air yang baik
· Harga rendah, kapasiti gentian tinggi
·terpakai untuk pemasangan udara dan saluran jarak pendek
Piawaian
Kabel gentian Optik GYFFY mengikut standard YD/T 901-2018,GB/T13993 ,IECA-596,GR-409,IEC794 dan sebagainya.
Ciri-ciri Optik
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
Pelemahan |
@850nm |
|
|
Kurang daripada atau sama dengan 3.0dB/km |
Kurang daripada atau sama dengan 3.0dB/km |
|
@1300nm |
|
|
Kurang daripada atau sama dengan 1.0dB/km |
Kurang daripada atau sama dengan 1.0dB/km |
|
|
@1310nm |
Kurang daripada atau sama dengan 0.36dB/km |
|
|
|
|
|
@1550nm |
Kurang daripada atau sama dengan 0.22dB/km |
Kurang daripada atau sama dengan 0.23dB/km |
|
|
|
|
Lebar jalur |
@850 |
|
|
Lebih besar daripada atau sama dengan 200MHZ·km |
Lebih besar daripada atau sama dengan 200MHZ·km |
|
@1300 |
|
|
Lebih besar daripada atau sama dengan 500MHZ·km |
Lebih besar daripada atau sama dengan 500MHZ·km |
|
|
Bukaan Berangka |
|
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
Panjang gelombang pemotongan kabel |
|
Kurang daripada atau sama dengan 1260nm |
Kurang daripada atau sama dengan 1480nm |
|
|
Parameter teknikal
|
Teras Kabel |
Unit |
2F |
4F |
6F |
8F |
10F |
12F |
|
Bilangan Tiub |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
Tidak. Serat |
teras |
2 |
4 |
6 |
9 |
10 |
12 |
|
Kiraan Serat dalam tiub |
teras |
2 |
4 |
6 |
9 |
10 |
12 |
|
Diameter Kabel |
mm |
6.6±0.5 |
6.8±0.5 |
||||
|
Berat Kabel |
Kg/km |
40±10 |
45±10 |
||||
|
Kekuatan tegangan yang dibenarkan |
N |
Span=80,1.5*P |
|||||
|
Rintangan penghancuran yang dibenarkan |
N |
1000N |
|||||
|
Suhu operasi |
ijazah |
-20 darjah hingga tambah 65 darjah |
|||||
