ADSS Sarung Tunggal
Penerangan

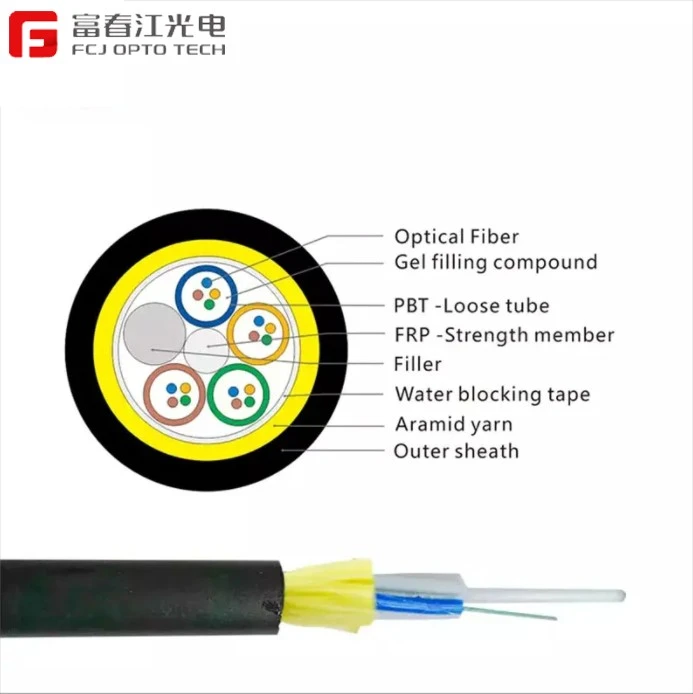

Kabel ADSS menggunakan struktur berpintal lapisan lengan longgar, gentian optik 250 μm dimasukkan ke dalam tiub longgar yang diperbuat daripada bahan modulus tinggi, dan tiub longgar diisi dengan sebatian kalis air. Tiub longgar ( dan tali pengisi ) dipintal di sekeliling teras pengukuhan pusat bukan logam ( FRP ) untuk mensintesis teras kabel padat. Jurang teras kabel diisi dengan benang penyekat air dan tali pinggang penyekat air secara membujur dibalut oleh teras kabel, dan kemudian gentian aramid yang memainkan peranan pengukuhan dipintal. Akhir sekali, sarung luar polietilena ( PE ) atau sarung luar tanda elektrik ( AT ) tersemperit.
Ciri-ciri
· Pendirian elektrik berterusan
· Rintangan unggul kepada tanda elektrik dengan sarung AT
· Berat ringan, diameter kabel kecil, ais berkurangan, hentaman angin dan beban pada menara, sokongan
· Sifat tegangan dan suhu yang sangat baik
· Jangka hayat sehingga 30 tahun
Piawaian
Kabel ADSS mengikut piawaian teknikal IEEE P 1222 dan memenuhi piawaian IEC 60794-1 dan piawaian DLT 788-2016.
Ciri-ciri Optik
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Pelemahan |
@850nm |
|
|
Kurang daripada atau sama dengan 3.0 dB/km |
Kurang daripada atau sama dengan 3.0 dB/km |
|
@1300nm |
|
|
Kurang daripada atau sama dengan 1.0 dB/km |
Kurang daripada atau sama dengan 1.0 dB/km |
|
|
@1310nm |
Kurang daripada atau sama dengan 0.36 dB/km |
Kurang daripada atau sama dengan 0.40 dB/km |
|
|
|
|
@1550nm |
Kurang daripada atau sama dengan 0.22 dB/km |
Kurang daripada atau sama dengan 0.23 dB/km |
|
|
|
|
Lebar Jalur（Kelas A） |
@850nm |
|
|
Lebih besar daripada atau sama dengan 500 MHz·km |
Lebih besar daripada atau sama dengan 200 MHz·km |
|
@1300nm |
|
|
Lebih besar daripada atau sama dengan 500 MHz·km |
Lebih besar daripada atau sama dengan 500 MHz·km |
|
|
Bukaan berangka |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
Panjang Gelombang Potongan Kabel |
Kurang daripada atau sama dengan 1260nm |
Kurang daripada atau sama dengan 1480nm |
|
|
|
Parameter teknikal
|
Diameter Kabel mm |
Berat Kabel |
Mengesyorkan ketegangan kerja maksimum kN |
Ketegangan kerja maksimum yang dibenarkan kN |
mematahkan ketabahan kN |
Luas bahagian komponen tegangan mm2 |
modulus keanjalan kN/ mm2 |
pekali pengembangan haba ×10-6 /k |
|
|
Sarung PE |
AT sarung |
|||||||
|
9.8 |
121 |
130 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
|
10.2 |
129 |
138 |
2.1 |
5 |
14 |
6.9 |
8.1 |
1.4 |
|
13.1 |
132 |
143 |
2.8 |
7 |
19 |
9.97 |
9.13 |
1.2 |
|
15.6 |
189 |
207 |
3.8 |
9 |
26 |
14.2 |
11.2 |
1.0 |
